房間兩台17吋LCD，
幾乎都將近有十五年的歷史了，
大概08年左右，
先後發生閃屏想過更換新的大尺寸螢幕，
但本著DIY精神，
在網路上找了些解決辦法，
想說先玩玩看，
大不了玩壞了再換
於是把兩塊高壓電板中幾顆爆漿的電容更新後，
兩台螢幕又陪伴了我好幾年。
直到15年初，
不知道是濕氣太重還是真的零件老舊了，
這兩台螢幕居然不約而同的前後又紛紛閃屏了，
這次...
當然還是本著DIY精神想先自己玩玩看，
但...用肉眼找不到爆漿的電容了...
而且我也沒有電表及相關知識去慢慢找問題，
這次真的打算換新螢幕了。
好玩的是...
當我上網找新螢幕時，
發現新的螢幕都又大又便宜，
可是...天啊!!!
我堆滿雜物的房間放不下...
後來網路上爬阿爬，
加上好朋友淘寶，
以及對舊螢幕的感情，
就產生了這篇文章。
第一台為ViewSonic VX715，
本身有D-SUB及DVI雙介面，
但似乎第三方驅動板有DVI的不多，
且17吋顯示器用不到HDMI，
所以替它準備了僅D-SUB介面驅動板及與本身相同的五按鍵板。
所有工具一覽，
螢幕外殼已經脫光光了。
所有工具一覽，
螢幕外殼已經脫光光了。
上方為螢幕排線及DC電源線，
下方左為驅動板及按鍵板，
下方右為高壓電板。
左至右依序為絕緣膠帶、高壓板接線、強磁螺柱。
螺絲套筒組

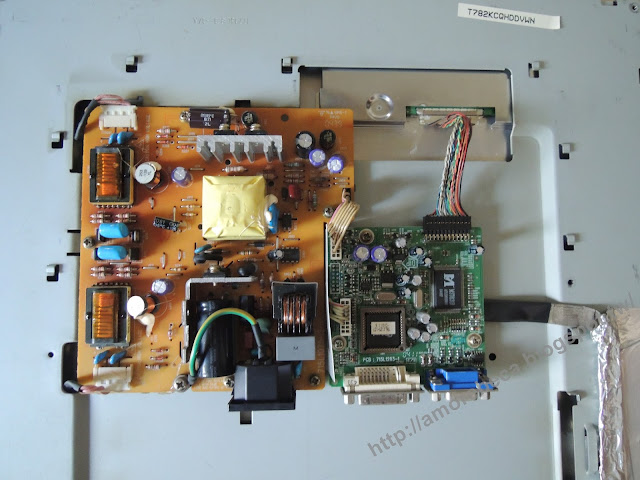

拿掉絕緣殼後，
原本的高壓電板及驅動板，
可看出幾個咖啡色的電容即是之前更換過的電容。
原本的東西拔光光，
依序換上新的零件，
最後使用絕緣膠帶及強磁螺柱固定，
自以為的亂中有序...
裸機測試一下~
有繁體介面且設定很完整
測試沒問題馬上使出還我漂漂拳~
第二台為PHILIPS 170B，
本身有D-SUB及DVI雙介面，
因為要拿來看第四台，
所以替它準備了功能強大付遙控器的電視驅動板及與本身相同的七按鍵板。
原本的高壓電板及驅動板，
一樣可看出幾個之前更換過的咖啡色的電容。
靠近螢幕為電視驅動板，
往上依序為擋板、高壓電板、七按鍵板、排線等。
被我擺錯位置的擋板^^|||，
可看出有D-SUB、HDMI、AV端子、音效輸出入、USB讀取撥放、第四台接頭。
裝上喇叭
後殼經過打磨及整線(遙控器接收頭及按鍵板)，
當天累了未來有空再內藏，
遙控器在右下方。
來一張完工圖
可惜的是為簡體介面，
等待未來看看有沒有繁體韌體可刷，
功能方面則很好很強大。
最後來張兩兄弟再戰十年的合照
DIY真的要有興趣也要有時間，
雖然可能我的文章沒有很多也不完整，
那是因為我本來就不是個專職寫手，
但中間我花在找資料及零件挑選購買的心力及時間是很多的，
而且第二張電視驅動板為了繁體介面還被我刷掛，
後來又買了編程器燒錄才救回來，
而且第二張電視驅動板為了繁體介面還被我刷掛，
後來又買了編程器燒錄才救回來，
所以如果沒有任何耐心及相關知識者，
建議還是找專門的店家修理，
或是直接換一台會比較省時省力。
